ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Мультисистемный игровой комплекс 3в1 DVTech MIC-001

Сердце нашего игрового комплекта  MIC-001 - MINI-PC GK3-PLUS

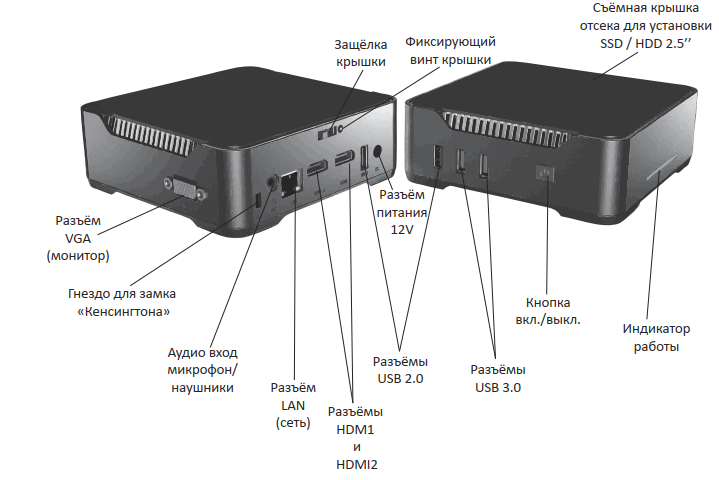

ОСНОВНЫЕ ИНТЕРФЕЙСЫ И ОРГАНЫ УПРАВЛЕНИЯ

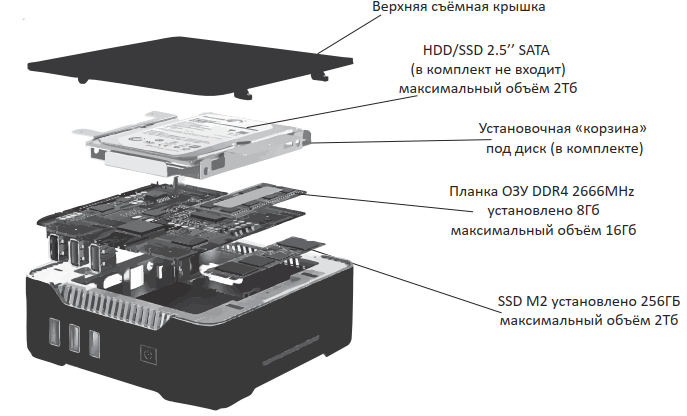

Замена/ установка /апгрейд  SSD/HDD + RAM(ОЗУ)





И так, начнём! Мы долго думали, как удивить покупателя? Основываясь на современных тенденциях технического развития и потребностях людей в многофункциональных устройствах, которые сочетали бы в себе не только «сухую» вычислительную машину, способную справляться с офисными задачами и интернет-сёрфингом, но и дать возможность немного отдохнуть от рутинных дел и нехитрыми манипуляциями превращать свой мини-ПК в игровую ретро-станцию или в огромный Android-планшет с возможностями ТВ-приставки, мы собрали этот комплект, укомплектовав его всем необходимым для удобного использования. Единственным минусом данного комплекта является не очень стабильная работа Android x86, так как стабильной сборки на Intel-процессор пока просто не существует, но мы будем работать над этим. :) Система полностью открыта, и при желании вы сможете изменить всё на ваше усмотрение. Назвать этот комплект идеальным нельзя, так как это некий эксперимент собрать всё воедино. Ждём от вас замечаний и предложений по улучшению :)



Инструкция пользователя Мультимедийный игровой компьютер MIC-001

Основные компоненты комплекта:
- Мини-ПК GK3-Plus на базе процессора Intel N95, оборудованного SSD-накопителем объёмом 256 ГБ и 8 ГБ оперативной памяти с предустановленными операционными системами:
• Windows 10
• Android x86
• Batocera
- Универсальный пульт-аэромышь с компактной клавиатурой и функцией голосового управления.
- Два беспроводных аккумуляторных джойстика формата PS3.
- Кабель Mini-USB длиной 2 м для зарядки и подключения джойстиков.
- Кабель HDMI для подключения к мониторам или телевизорам (в коробке с мини-пк)
- Кронштейн для крепления ПК к монитору или телевизору. (в коробке с мини-пк)
- Блок питания 12В 2.5А. (в коробке с мини-пк)



1. Установка и первое включение

Сборка устройства:
1.1 При желании, установите кронштейн на задней панели вашего монитора или телевизора согласно инструкциям производителя. (необязательно)
1.2 Расположите мини-пк рядом с телевизором или монитором.
1.3 Подключите кабелем HDMI выход видеокарты MIC-001 к соответствующему разъёму монитора или телевизора.
1.4 Используйте источник питания и шнур электропитания для включения ПК.


2. Выбор операционной системы:

MIC-001 предлагает выбор трёх операционных систем:
- Windows 10: подходит для офисных задач, браузерного веб-серфинга и ряда компьютерных игр.
- Android x86: используется для доступа к сервисам Google Play Store, различным онлайн-кинотеатрам и другим развлекательным приложениям.
- Batocera: предназначен исключительно для воспроизведения классических игр, поддерживающих ретро-платформы (Sega, PS2, Xbox, NSW, PSP, NES, SNES, ScummVM и другие).

Для выбора ОС выполните следующие действия:
1. При включении выберите нужную операционную систему с помощью аэромыши или стрелками на пульте.
2. Выберите нужный пункт меню и нажмите Enter.




Использование функциональных режимов

Операционная система Windows 10: Предустановленный набор программ включает офисный пакет Microsoft Office (для ознакомления), а также несколько популярных шутеров для комфортной игры.

Чтобы запустить игру или программу:
1. Откройте папку «Игры», расположенную на рабочем столе.
2. Используя аэромышь или клавиатуру, найдите нужное приложение и откройте его.

Операционная система Android x86: Используйте встроенные сервисы Google Play Market для установки дополнительных приложений, включая стриминговые сервисы и программы для просмотра интернет-телевидения.

Ретро-комбайн Batocera: Mic-001 заранее подготовлен к запуску ретро-игр. Просто войдите в среду Batocera и выберите платформу, соответствующую желаемому типу игры.

Дополнительные функции
Пульт-аэромышь:
- Используется для навигации и ввода команд в ОС Windows и Android.
- Поддерживает функцию голосового управления (для активации нажмите специальную кнопку на пульте).

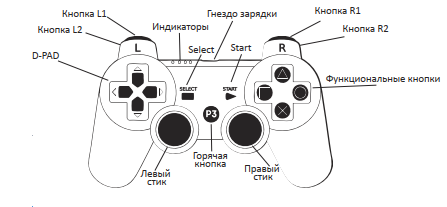

Беспроводные джойстики формата PS3:

Идеальны для большинства игровых сценариев, подходят для обоих операционных систем (Windows и Batocera)

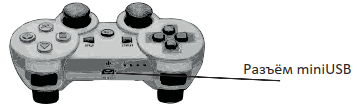

Джойстики оснащены встроенным аккумулятором, который заряжается через порт mini-USB, расположенный на задней стороне геймпада





Настройка джойстиков в BATOCERA.
Для первой настройки джойстиков в системе Batocera вам понадобится кабель miniUSB из комплекта.
1. Подключите джойстик к мини-пк с помощью кабеля (в левом верхнем углу должна появиться иконка джойстика и по центру высветится надпись об успешном подключении джойстика).

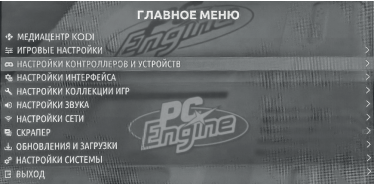

2. На подключенном джойстике нажмите кнопку,  чтобы попасть в главное меню настроек BATOCERA.
3. Выберите, используя стрелки «ВВЕРХ» или «ВНИЗ» на D-PAD  джойстика для перемещения по меню, найдите пункт «НАСТРОЙКА КОНТРОЛЛЕРОВ УСТРОЙСТВ» и подтвердите выбор пункта нажав функциональную клавишу

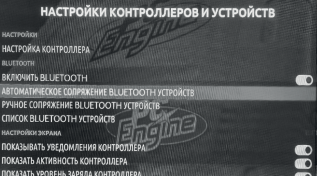

4. В открывшемся меню выберите пункт – «АВТОМАТИЧЕСКОЕ СОПРЯЖЕНИЕ BLUETOOTH УСТРОЙСТВ» и нажмите
5. На джойстике зажмите одновременно и удерживайте кнопки и  , до тех пор,  пока индикаторы джойстика
не начнут часто мигать.     Если вы всё сделали правильно, в левом углу должны появиться две иконки джойстиков и уведомление об успешном подключении устройства, при этом на самом джойстике загорится индикатор с цифрой 1.
6. Отключите кабель от первого джойстика и повторите все манипуляции по пунктам используя уже подключённый второй геймпад. При соблюдении инструкции оба джойстика должны работать, при этом на джойстиках должна быть разная индикация.
На первом джойстике –
На втором джойстике -

7. Для выключения геймпада, нажмите и удерживайте клавишу -
8. Для полного сброса и отмены сопряжения джойстика используйте скрытую кнопку «RESET» на обратной стороне.

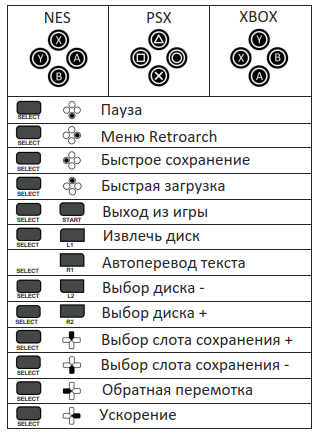

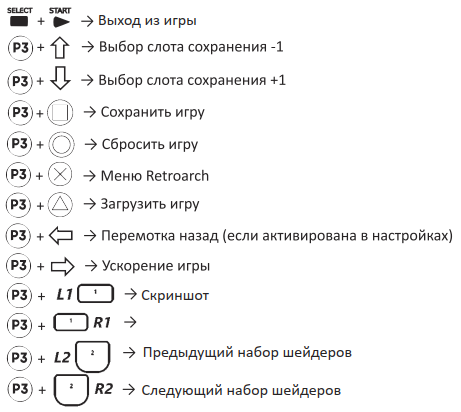

Комбинации клавиш в BATOCERA :



Различные раскладки и сочетания под разные консоли



Установка и настройка джойстиков в Windows 10.
В трее (в правом нижнем углу, где часы) найдите значок Bluetooth. Правой кнопкой мыши вызовите меню и выберите пункт «Добавление устройства Bluetooth». Убедитесь, что переключатель находится в положении «вкл» и нажмите значок «+» для добавления устройства
На следующем экране выберите пункт «Bluetooth клавиатуры, мыши ....». Зажмите на джойстике комбинацию
кнопок и держите до тех пор пока индикаторы не начнут часто мигать, после этого в списке должно появится устройство «Wireless controller». Выберите его, и если система потребует
ввести PIN код, то введите 0000 (4 ноля).

Если вы всё сделали правильно, на индикаторе джойстика не мигая загорится светодиод
под цифрой «1»

Если потребуется подключить и второй джойстик, то повторите все шаги подключения как для первого джойстика, но в отличие от подключения в Batocera, на индикаторе второго джойстика так же как и на индикаторе первого, будет гореть светодиод под цифрой «1»

Если вы продолжительное время не пользовались джойстиком, то он может уйти в режим «сна». Чтобы его «разбудить», нажмите кратковременно комбинацию клавиш  +   и на индикаторе должен засветиться индикатор под номером «1»

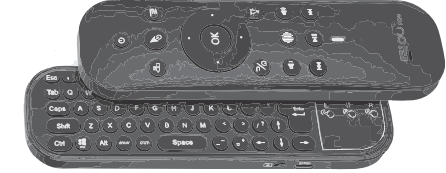

Пульт универсальный с клавиатурой G60S PRO BT

Руководство пользователя

G60S PRO BT – это универсальный пульт с гироскопом, встроенным микрофоном, подсветкой и возможностью подключения по Bluetooth или беспроводному адаптеру. Подходит для телевизоров, тв-приставок, домашних кинотеатров, персональных компьютеров и других устройств. Совместим с устройствами на базе операционных систем Android (4.4+), Windows (7+) и MacOS (10+). G60S PRO BT полностью заменит вам компьютерную мышь и инфракрасный кнопочный пульт, что сделает управление вашим медиацентром значительно более комфортным.

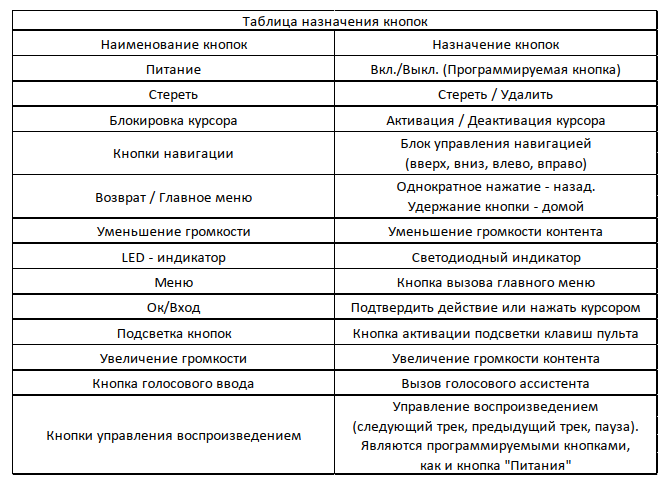

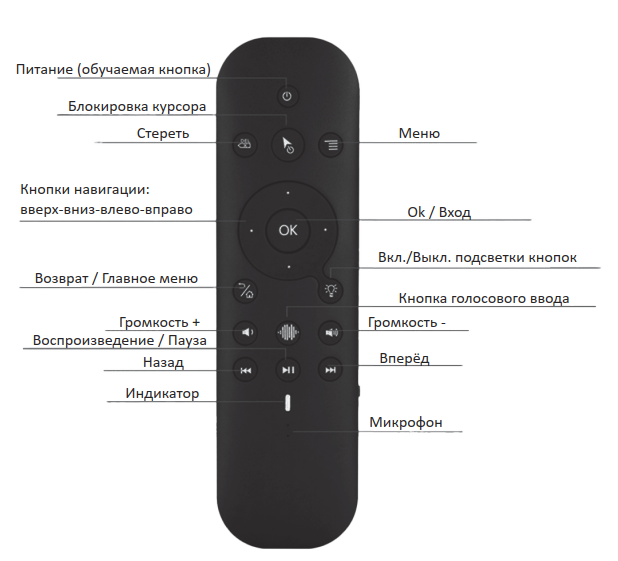

Описание кнопок пульта

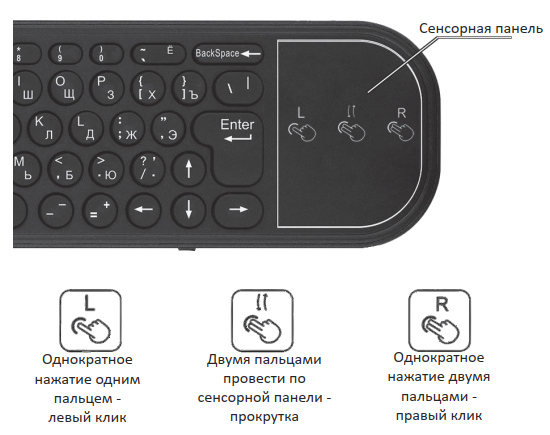

Сенсорная панель с возможностью иммитации компьютерной мыши




Универсальный пульт G60S PRO BT – беспроводной, гироскопический пульт дистанционного управления с клавиатурой, подсветкой, Bluetooth модулем и тачпадом. Пульт можно подключить к различным устройствам таким как, смарт ТВ приставки, ноутбуки/компьютеры, проекторы и другие интеллектуальные устройства на базе Android, IOS, Linux, Windows, Mac OS. Пульт оснащён встроенной литиевой аккумуляторной батареей ёмкостью 320 мАч.
*- Обратите внимание, что пульт не совместим с TizenOS (телевизоры Samsung), WebOS (телевизоры LG), ЯндексТВ, ChromeOS и GoogleTV. При использовании с этими платформами часть кнопок навигации может работать некорректно.

Сопряжение по USB адаптеру
При первоначальном сопряжении подключите USB-адаптер пульта к USB-порту устройства и подождите 20-60 секунд для установки драйвера USB адаптера. Подвигайте пультом в стороны, курсор должен двигаться по экрану, что будет означать, что сопряжение прошло успешно. Если автоматического сопряжения не произошло нажмите и удерживайте клавишу «OK» и «Стереть» (Del) на пульте, пока светодиод не начнёт интенсивно мигать, затем отпустите кнопки. Сопряжение успешно, когда светодиод перестаёт мигать. Далее подвигайте пультом в стороны, курсор должен двигаться по экрану, что будет означать, что пульт успешно подключился.

Сопряжение по Bluetooth
Прежде чем начать сопряжение убедитесь, что на устройстве, к которому вы подключаете пульт включена функция Bluetooth и устройство переведено в режим поиска новых Bluetooth устройств. Также не забудьте извлечь USB адаптер пульта. Одновременное сопряжение по Bluetooth и адаптеру не поддерживается.
А) Зажмите и удерживайте клавиши «ОК» + «Возврат/Главное меню». Светодиод пульта начнёт интенсивно мигать, затем отпустите клавиши, и интенсивность мигания индикатора уменьшится – это будет означать что пульт вошёл в режим предварительного сопряжения.
Б) В меню поиска Bluetooth устройств выберете пульт G60S PRO BT и нажмите подтверждение.
В) После того как пульт успешно подключён проверьте сопряжение перемещая пульт в стороны. Появившийся указатель мыши должен перемещаться по экрану. Если соединение не установлено, повторите шаги по Bluetooth сопряжению ещё раз. Пульт может запоминать информацию о сопряжении только одного основного устройства. Когда пульт сопрягается с новым устройством, подключения старых устройств не сохраняются.

Программирование кнопок
Пульт G60S PRO BT поддерживает возможность программирования 6 кнопок. Программируемыми кнопками являются: «Питание» «Стереть» (Del), «Меню», все кнопки управления воспроизведением. Это может быть полезно, чтобы иметь возможность назначать на данные кнопки функционал других ваших ИК пультов. Например, чтобы скопировать кнопку Power (Вкл/Выкл) с пульта вашего устройства, выполните следующие действия:
1) Нажмите у удерживайте кнопку «Питание» на пульте G60S PRO в течении 3-5 секунд пока индикатор не
начнёт интенсивно мигать, а затем, когда интенсивность мигания станет реже кнопку можно отпустить.
Медленное мигание означает что пульт вошёл в режим поиска.
2) Расположите G60S и оригинальный пульт инфракрасными индикаторами друг к другу, на расстоянии
примерно 3-5 сантиметров.
3) Однократно нажмите кнопку Power на оригинальном пульте.
4) Индикатор на пульте G60S перестанет мигать, указывая на то, что программирование завершено. По аналогии настраиваются и остальные 5 кнопок. Для программируемых кнопок к заводским настройкам зажмите и удерживайте в течении 4-5 сек. «ОК» + «Стереть».

Голосовой ввод
Если ваше устройство поддерживает Google ассистента, нажмите и удерживайте кнопку голосового ввода, чтобы выполнить поисковый запрос. Некоторые приложения поддерживают ввод текста с помощью голоса (например, Google play, youtube, экранная клавиатура). Чтобы воспользоваться этой функцией, нажмите курсором на значок микрофона в приложении, говорите в пульт. Кнопку голосового ввода в этом случае использовать не нужно. Голосовой ввод по Bluetooth работает только на оригинальных устройствах с Android TV. Для других устройств используйте адаптер, если функция микрофона не заработала.

Управление курсором.
Возьмите пульт и покрутите его в руке. Курсор мыши должен следовать за движениями запястья.
Управление курсором можно отключить, нажав кнопку «Блокировка курсора» Регулировка скорости курсора
От медленной к быстрой: Нажмите и удерживайте кнопки "OK" и "Увеличение громкости". Скорость регулируется на быструю.
От быстрой к медленной: Нажмите и удерживайте кнопки "ОК" + "Уменьшение громкости". Скорость регулируется на медленную.

Калибровка гироскопа
Изменение напряжения или температуры могут вызывать смещение курсора и неточную работу гироскопа. В этом случае, положите пульт на ровную поверхность. Подождите 60 секунд, пока он перейдет в режим сна. Калибровка будет выполнена автоматически. Нажмите любую кнопку чтобы вывести пульт из режима сна. Это завершит автоматическую калибровку гироскопа.

Функция подсветки
Подсветка кнопок включается и выключается удержанием клавиши «Подсветка кнопок». При перевороте пульта подсветка активируется на рабочей зоне подсвечивая необходимую сторону.

LED Индикатор
Пульт G60S PRO BT оснащен двухцветным светодиодным индикатором - красного и зелёного света. Зелёным индикатор становится во время использования.
Зелёный индикатор:
* когда соединение между пультом и устройством стабильно.
* когда соединение между пультом и устройством потеряно, светодиодный индикатор начнёт быстромигать.
Проверьте проверьте наличие каких-либо преград или мощных электроприборов, способных генерировть помехи.
Красный индикатор:
* во время зарядки индикатор светится красным и выключается при полной зарядке.
* при низком заряде аккумулятора индикатор мигает красным. (при низком заряде батареи пульт переходит в спящий режим каждые 20 сек.)

Совместимость
В редких случаях некоторые кнопки пульта могут не работать или работать некорректно из-за специфических (нестандартных) ИК-протоколов устройства, или несовместимости с платформой вашего устройства. В этом случае, используйте обучение программируемых кнопок от оригинального пульта, чтобы получить нужные функции.

Технические характеристики
Передача и управление: 2.4G беспроводная связь, Bluetooth
Гироскоп: 6 осевой гироскоп
Количество кнопок: 80
Дальность: < 10 метров
Питание: литиевая аккумуляторная батарея
Материал корпуса: ABS пластик и силикон.
Цвет: Черный
Размер: 178*50*16мм
Вес устройства: 90 г.

Специальные клавиши QWERTY клавиатуры
«BACKSPACE» - удаление предыдущего символа «CAPS» - перевод к заглавным«ENTER» - ввод /
подтвердить операцию«SPACE» - пробел. Использование доп. символов возможно при
удержании кнопки Shift.

Переключение на русскую раскладку
Не все устройства поддерживают смену раскладки с использованием внешнего устройства ввода. По умолчанию пульт поддерживает ввод на английском языке. Для смены раскладки на Android используйте внешние приложения (например, такие как Russian keyboard). Инструкцию по установке и настройке приложения можно найти на сайте pytek.ru.


Важная информация!

Клавиши инфракрасного программирования могут быть доступны для многих популярных моделей ТВ, голосовых устройств и A/V-ресиверов, но они не подходят абсолютно для всех брендов устройств. Заряд батареи влияет на яркость подсветки и стабильность работы курсора мыши. Во многих случаях голосовой поиск через Bluetooth работает только для тв приставок с полноценной ОС Android TV. Не все модели устройств на чистом Android поддерживают голосовую функцию по Bluetooth.



Советы по эксплуатации

- Регулярно проверяйте состояние аккумуляторов джойстиков и своевременно заряжайте их.
- Перед началом серьёзных операций с файлами создайте резервные копии важных документов.
- Следите за чистотой вентиляционных отверстий и избегайте перегрева устройства.


A: да, можете переустановить любую другую версию ОС на свой вкус, предварительно сделав резервную копию файлов.


Q: как обновить драйверы и приложения?

A: через стандартные средства обновления, доступные в выбранной операционной системе.





Контакты службы поддержки
Если у вас возникли проблемы или вопросы по эксплуатации устройства MIC-001, обращайтесь в службу поддержки через чат на веб-сайте newgame.ru или по контактам, указанным на сайте (e-mail, телефон).



Некоторые действия, которые можно предпринять при зависании мини-ПК:


-Перезагрузить компьютер.
Обычно для этого используют соответствующий пункт в меню «Пуск». Если устройство не реагирует на действия мыши и клавиатуры, нужно провести перезагрузку вручную: зажать кнопку питания и удерживать её до полного отключения компьютера.

-Использовать комбинации горячих клавиш.
Для Microsoft Windows это: Alt + Tab (переключение между открытыми приложениями и закрытие того, которое не отвечает), Ctrl + Shift + Esc (открытие диспетчера задач и перезапуск или завершение процесса с ошибкой), Win + Ctrl + Shift + B (перезапуск графических драйверов).

-Проверить компьютер на вирусы.
Для этого можно использовать стандартный инструмент Windows Defender или более продвинутые инструменты, например, антивирусы Dr.Web или Kaspersky.

-Проверить целостность системных файлов.
Для этого нужно запустить консоль от имени администратора, ввести в окне «sfc /scannow» и нажать на кнопку «Enter».

-Отключить периферию.
Нужно отключить всю подключённую к компьютеру периферию, за исключением необходимых для загрузки ПК клавиатуры и мыши. Также можно извлечь сетевой кабель или отключить ПК от Wi-Fi.

-Проверить температуру компонентов ПК.
Для этого можно использовать специальные программы, например, Speccy, CPUID HWMonitor, OCCT.

-Выполнить восстановление системы.
Можно попробовать восстановить систему из последней точки восстановления. Если перезагрузка и базовые команды не помогли, лучше доверить диагностику и ремонт компьютера специалисту.

Если на внешнем устройстве нет изображения с мини-ПК при подключении по HDMI, можно попробовать следующие шаги:
- Проверить подключение. Нужно убедиться, что шнур питания монитора и кабель HDMI подключены правильно.
- Также стоит проверить, включено ли питание монитора (телевизора) и правильно ли настроен источник сигнала.
- Проверить HDMI-порты. Следует обратить внимание на следующие дефекты: сломанные и/или заржавевшие, окислившиеся контакты, наличие пыли или другого мусора внутри.
Если проблема не устраняется после выполнения всех действий, то это может говорить о проблеме с аппаратным обеспечением. Рекомендуется передать устройство в сервисный центр для дополнительной проверки.


Меры предосторожности при эксплуатации Мультимедийного игрового компьютера MIC-001
